Назначение, область применения и условия эксплуатации.

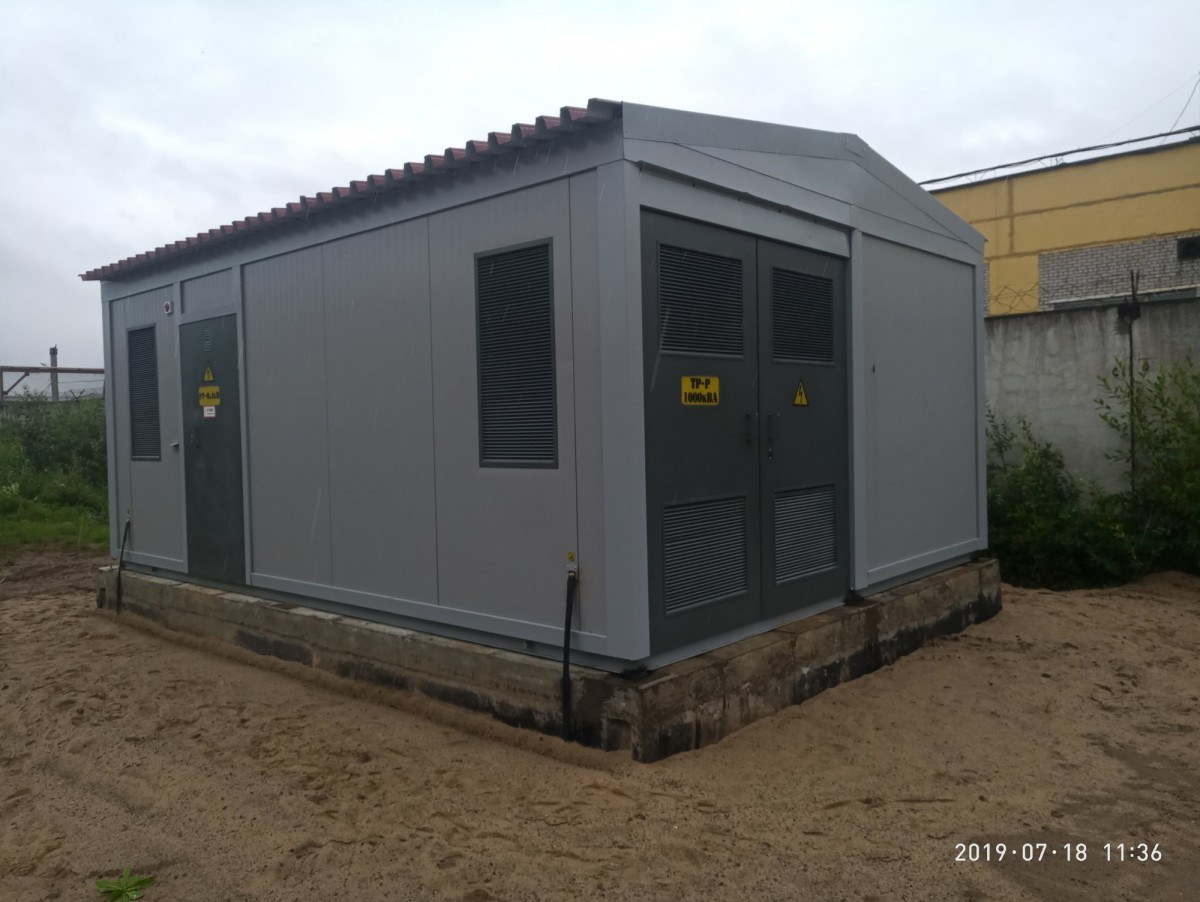

Блочно-модульные комплектные трансформаторные подстанции в утепленной оболочке служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10(6) кВ; транзита электроэнергии; преобразования её в электрическую энергию напряжением 0,4 кВ; распределения и учета электроэнергии, а также для защиты отходящих линий от перегрузок и токов короткого замыкания.
БМКТПУ предназначены для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков.
Подстанции комплектуются двухобмоточными масляными или сухими трансформаторами мощностью от 25 до 2500 кВА.
Двухтрансформаторные БМКТПУ могут оснащаться устройством автоматического включения резервного питания (АВР) на стороне низкого напряжения (НН) или высокого напряжения (ВН).
Конструкция БМКТПУ соответствует климатическому исполнению У1 по ГОСТ 15150-69 и предназначена для работы в следующих условиях:
- низшая температура окружающей среды – 45 °С;
- высшая температура окружающей среды + 45 °С;
- относительная влажность воздуха- до 100 %;
- районы по ветру и гололеду I-IV;
- высота над уровнем моря- не более 1000м;
- окружающая среда взрывопожаробезопасная, не содержащая токопроводящей пыли, химических активных газов и испарений (атмосфера типа I и II);
- сейсмичность района сооружения- до 6 баллов по шкале Рихтера.
Основные технические характеристики БМКТПУ приведены в таблице 3.
Таблица 3
Наименование параметра |
Значение параметра |
| 1. Мощность силового трансформатора, кВА |
25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500 |
| 2. Количество силовых трансформаторов |
1,2,4 |
| 3. Номинальное напряжение на стороне ВН, кВ |
6,10 |
| 4. Номинальное рабочее напряжение на стороне ВН, кВ |
7,5, 12 |
| 5. Номинальное напряжение на стороне НН, кВ |
0,4 |
| 6. Номинальная частота, Гц |
50 |
| 7. Номинальный ток главных цепей подстанции
– на стороне ВН, А – на стороне НН, А |
400, 630, 1000 250, 400, 630, 1000, 1600, 2000, 4000 |
| 8. Ток электродинамической стойкости главных цепей
– на стороне ВН, кА – на стороне НН, кА |
51 44, 110, 220 |
| 9. Ток термической стойкости главных цепей
– на стороне ВН, кА – на стороне НН, кА |
20 20, 50, 100 |
| 10. Прочность изоляции главных цепей
– на стороне ВН, кВ – на стороне НН, кВ – вторичных цепей, кВ |
42 2 1 |
| 11. Сопротивление изоляции главных цепей
– на стороне ВН, МОм – на стороне НН, МОм |
1000 1 |
| 12. Климатическое исполнение и категория размещения электрооборудования БМКТПУ по ГОСТ 15150 |
УЗ |
| 13. Климатическое исполнение и категория размещения БМКТПУ по ГОСТ 15150 |
У1 |
| 14. Высота мест установки над уровнем моря, не более, м |
1000 |
| 15. Установленный срок службы, лет, не менее |
25 |
Структура условного обозначения
БМКТПУ-2хХ/Х/Х/ У1
БМКТПУ – Блочно-модульная комплектная трансформаторная подстанция в утепленной оболочке
2хХ – Количество трансформаторов (при одном трансформаторе количество не указывается)
Х – Мощность силового трансформатора, кВА
Х – Номинальное напряжение на стороне ВН, кВ
Х – Номинальное напряжение на стороне НН, кВ
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150
Пример условного обозначения: БМКТПУ-2х630/10/0,4-У1
БМКТПУ– блочно-модульная комплектная трансформаторная подстанция в утепленной оболочке;
2- количество трансформаторов;
630- мощность силового трансформатора, кВА;
10- номинальное напряжение на стороне ВН, кВ;
0,4- номинальное напряжение на стороне НН, кВ;
У1- климатическое исполнение и категория размещения (ГОСТ 15150);
