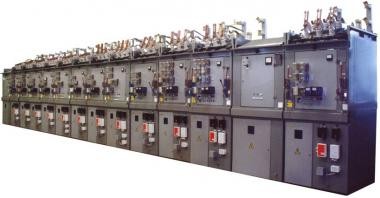

Камеры сборные одностороннего обслуживания серии КСО-292

Назначение, область применения и условия эксплуатации.

Камеры сборные одностороннего обслуживания серии КСО-292 предназначены для комплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.

Устанавливаются в закрытых электрощитовых помещениях промышленных предприятий и объектов энергоснабжения.

Камеры КСО имеют одностороннее обслуживание при однорядном или двухрядном расположении камер.

Конструкция камер КСО обеспечивает сборку камер в распределительное устройство из различных по значению камер и соединение главных цепей по сборным шинам.

Распределительное устройство ограничивается с обеих сторон торцевыми панелями.

Камеры КСО, расположенные в два ряда фасадами друг другу, соединяются шинным мостом.

Структура условного обозначения типа камеры КСО

КСО-292-X УХЛ 4

КСО — Камера Сборная Одностороннего обслуживания
292 — Год разработки основной конструкции
X — Обозначение схемы главных цепей
УХЛ — Климатическое исполнение
4 — Категория размещения

Технические характеристики камер КСО-292

Наименование параметра	Норма
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальная частота, Гц	50
Номинальный ток главных цепей, А	400; 630; 1000
Номинальный ток главных цепей с выключателями, А	630; 1000
Номинальный ток сборных шин, А	630; 1000
Номинальный ток трансформаторов тока, А	50; 75; 100; 150; 200; 300; 400; 600; 800; 1000
Номинальный ток отключения высоковольтных   выключателей, кА	12,5; 20
Номинальный ток плавкой вставки силового   предохранителя, А — при Uн-6 кВ — при Uн-10 кВ	20; 31,5; 50; 80; 100; 150 20; 31,5; 40; 63; 100
Ток электродинамической стойкости главных цепей, кА	51
Ток термической стойкости, кА	20
Время протекания тока термической стойкости, с: — для камер на 400 и 630А — для камер на 1000А — для камер с выключателями нагрузки — для камер с заземляющими ножами	2 3 3 1
Номинальное напряжение вспомогательных цепей: — цепи защиты, управления и сигнализации постоянного и переменного тока, В — цепи трансформаторов напряжения (защиты,     измерения, учета, АВР), В — цепи освещения внутри камеры, В снаружи — цепи трансформаторов собственных нужд, В	220 100~ 36; 42 (по заказу)~ 220~ 220~; 380~
Система сборных шин	Одинарная
Климатическое исполнение и категория размещения     по ГОСТ 15150	УХЛ4
Группа условий эксплуатации по ГОСТ 17516.1	М3
Габаритные размеры (высота со сборными шинами (каркаса) х длина х глубина), мм	2780(2300)х1000×1100
Установленный срок службы, лет, не менее	25

Структура условного обозначения схемы главных цепей:

Х Х-Х Х

X — Порядковый номер схемы главных цепей
X — Буквенное обозначение: ТЭ — вакуумный выключатель ВВ/TEL; ПО — пружинный привод ППО-10; Э — электромагнитный привод ПЭ-11; А — автоматическое переключение.
X — Номинальный ток камеры, А (400,600,1000)
X — Буквенное обозначение: ТСН — трансформатор силовой трехфазный ТН — трансформатор напряжения; РВО, РВРД — тип разрядника; ОПН — ограничитель напряжения.

Структура условного обозначения шинного моста

КСО-292-ШМ-ХХХ-ХХ

КСО-292 — Тип камеры КСО

ШМ — Шинный мост

XXX — Условное обозначение конструкции шинного моста: 001 — без разъединителей; 002 — с двумя разъединителями

XX — Условное обозначение ширины коридора обслуживания (расстояние между фасадами камер L1) и номинальный ток сборных шин

Схемы электрические принципиальные вторичных цепей камер КСО-292 НШИЮ.670 124… Э3 соответствует схемам электрическим принципиальным серии ВЛИЕ.301.791… Э3

Комплект поставки

В комплект поставки камер серии КСО-292 входят:

• камера КСО с аппаратурой и приборами главных и вторичных цепей, в соответствии с заказом;
• ключ;
• схема электрическая;
• паспорт;
• руководство по эксплуатации;
• эксплуатационная документация на основную комплектующую аппаратуру;
• запасные части принадлежности на комплектующие изделия согласно ведомости ЗИП на эти изделия;
• комплект крепежных изделий для соединения камер в щит.
