Назначение, область применения и условия эксплуатации.

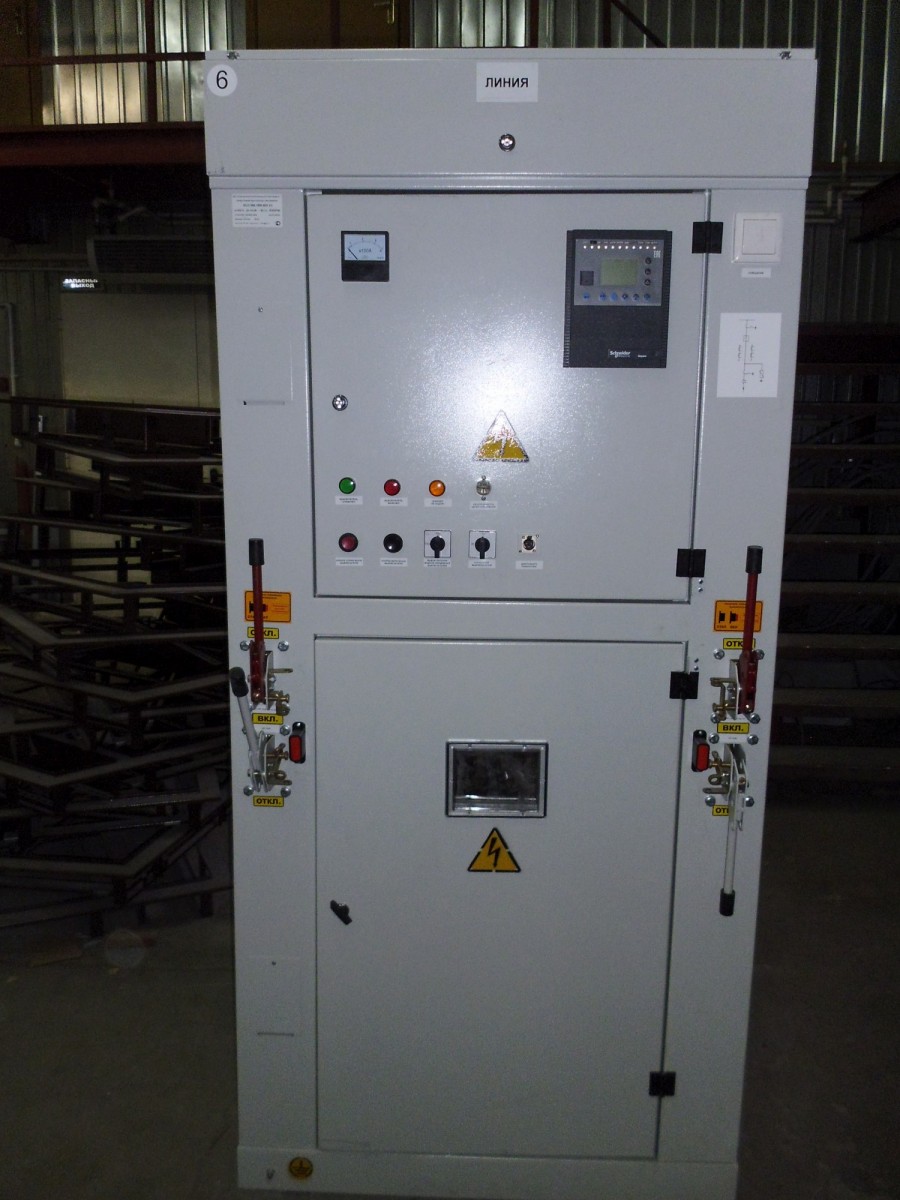

Камеры сборные одностороннего обслуживания серии КСО-366 с вакуумным выключателем ВВ/TEL предназначены для комплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.
Поставляются отдельными камерами для реконструкции действующих подстанций. Реконструкция действующих распределительных устройств на основе камер КСО 366 с вакуумным выключателем ВВ/TEL наиболее эффективны по технико-экономическим показателем в сравнении с распределительными устройствами на основе камер других типов (КСО-285, КСО-292, КСО-298 ЭЛ).
В камерах произведена замена выключателя загрузки на современный вакуумный выключатель ВВ/TEL-10, что позволяет значительно повысить эксплуатационные характеристики и производить дистанционные оперативные переключерия.
Схемы вторичных соединений реализована на элетромеханических реле, а также может быть выполнена на микропроцессорных устройствах (Сириус, SEPAM, MICOM, SPAC, БМРЗ).
Все органы расположены на передней панели, что упрощает эксплуатацию и монтаж.
Габариты камер КСО с вакуумным выключателем ВВ/TEL соответствуют габаритам камер КСО-366, что позволяет быстро производить модернизацию распределительных устройств без больших метериальных затрат.
Технические характеристики камер КСО-366 ВВ
Наименование параметра |
Норма |
|---|---|
| Номинальное напряжение, кВ |
6; 10 |
| Наибольшее рабочее напряжение, кВ |
7,2; 12 |
| Номинальная частота, Гц |
50 |
| Номинальный ток главных цепей, А |
630 |
| Номинальный ток трансформаторов тока, А |
75; 100; 150 |
| Номинальный ток сборных шин, А |
630 |
| Ток электродинамической стойкости главных цепей, кА |
51 |
| Ток термической стойкости, кА |
20 |
| Система сборных шин |
Одинарная |
| Степень защиты по ГОСТ14254 – с фасада – для остальных частей |
IP21 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 |
У3 (УХЛ4) |
| Группа условий эксплуатации по ГОСТ 17516.1 |
М3 |
| Габаритные размеры (высота х длина х глубина), мм |
2100х1000х1000 |
| Установленный срок службы, лет, не менее |
25 |
Структура условного обозначения типа камеры КСО
КСО-366-ХВВ-X У3
КСО — Камера Сборная Одностороннего обслуживания
366 — Модификация
XВВ — Обозначение схемы главных цепей
X — Обозначение схемы вспомогательных цепей
У — Климатическое исполнение
3 — Категория размещения
