Назначение, область применения и условия эксплуатации.

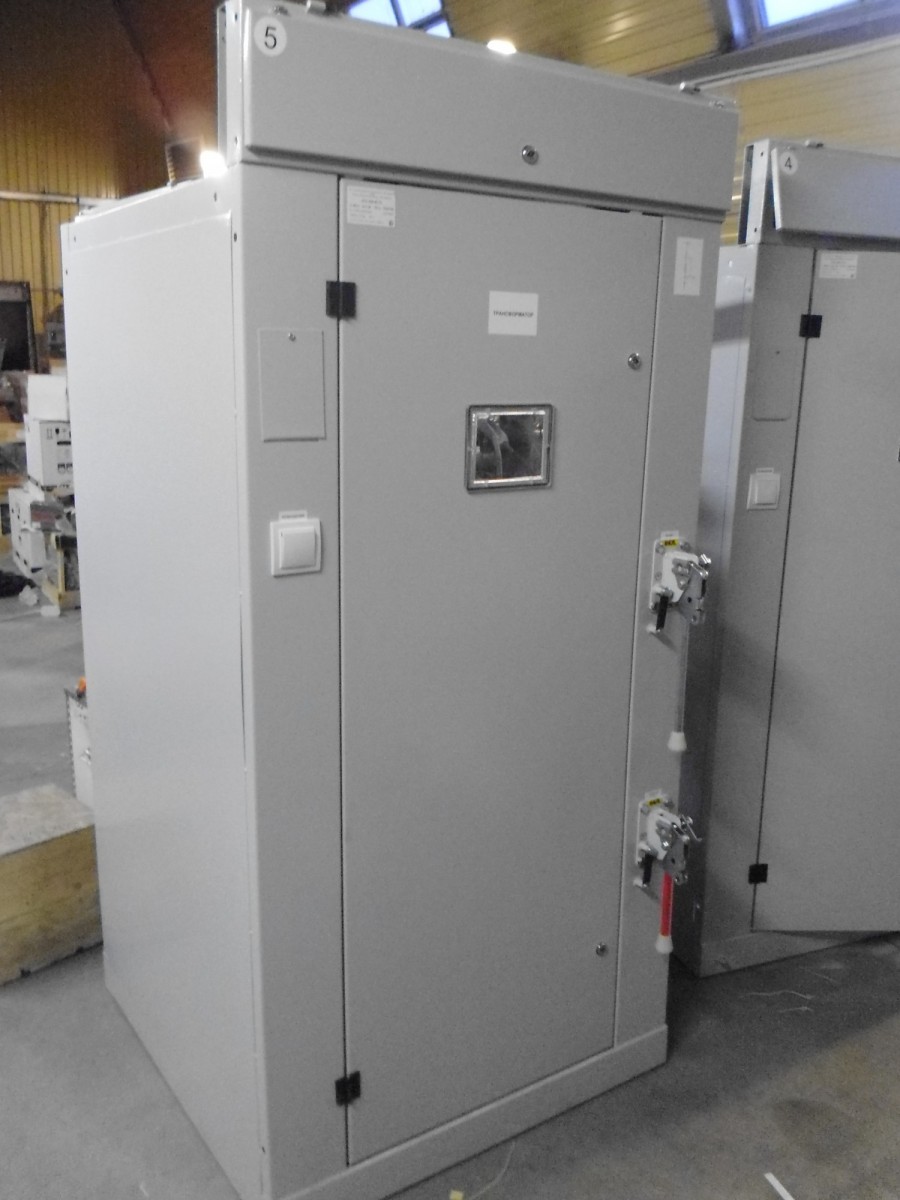

Камеры сборные одностороннего обслужи-вания серии КСО-366 предназначены для к омплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Устанавливаются в закрытых электрощитовых помещениях промышленных предприятий и объектов энергоснабжения.
Камеры КСО имеют одностороннее обслужи-вание при однорядном или двухрядном распо-ложении камер.
Распределительный щит из камер КСО собирается из различных по назначению камер и с обеих сторон ограничивается торцевыми панелями, на крайние камеры возможно установка опор с изоляторами.
Камеры КСО, расположенные в два ряда фасадами друг другу, соединяются шинным мостом.
Структура условного обозначения типа камеры КСО
КСО-366-XХ У3
КСО — Камера Сборная Одностороннего обслуживания
366 — Модификация
X — Обозначение схемы главных цепей
X — Тип привода:
А — автоматическое дистанционное управление
Н — местное управление (неавтоматическое)
М — наличие дополнительного привода к разъединителю шинного моста
У — Климатическое исполнение
3 — Категория размещения
Структура условного обозначения шинного моста
ШМ Х Х
ШМ — шинный мост
Х — Наличие разъединителя
ШМР — с разъединителем
ШМ — без разъединителя
Х — Расстояние между фасадами камер КСО
1 — 2000 мм
2 — 2500 мм
3 — 3000 мм
Технические характеристики камер КСО-36
Наименование параметра |
Норма |
|---|---|
| Номинальное напряжение, кВ |
6; 10 |
| Наибольшее рабочее напряжение, кВ |
7,2; 12 |
| Номинальная частота, Гц |
50 |
| Номинальный ток главных цепей, А |
400; 630 |
| Номинальный ток предохранителей, А – при Uн-6 кВ – при Uн-10 кВ |
20; 31,5; 50; 80; 100; 150 |
| Номинальная мощность трансформаторов, кВ·А |
10; 16; 25; 40; 63; 100 |
| Номинальный ток сборных шин, А |
630 |
| Номинальное напряжение вспомогательных цепей: a) цепи защиты, управления и сигнализации постоянного и переменного тока, В б) цепи трансформаторов напряжения (защиты,измерения, учета, АВР), В в) цепи освещения, В |
Оговаривается в заказе |
| Система сборных шин |
Одинарная |
| Климатическое исполнение и категория размещения по ГОСТ 15150 |
У3 |
| Группа условий эксплуатации по ГОСТ 17516.1 |
М1; М3 |
| Габаритные размеры (высота х длина х глубина), мм |
2100×1000(600)х1000 |
| Установленный срок службы, лет, не менее |
25 |
