Назначение, область применения и условия эксплуатации.

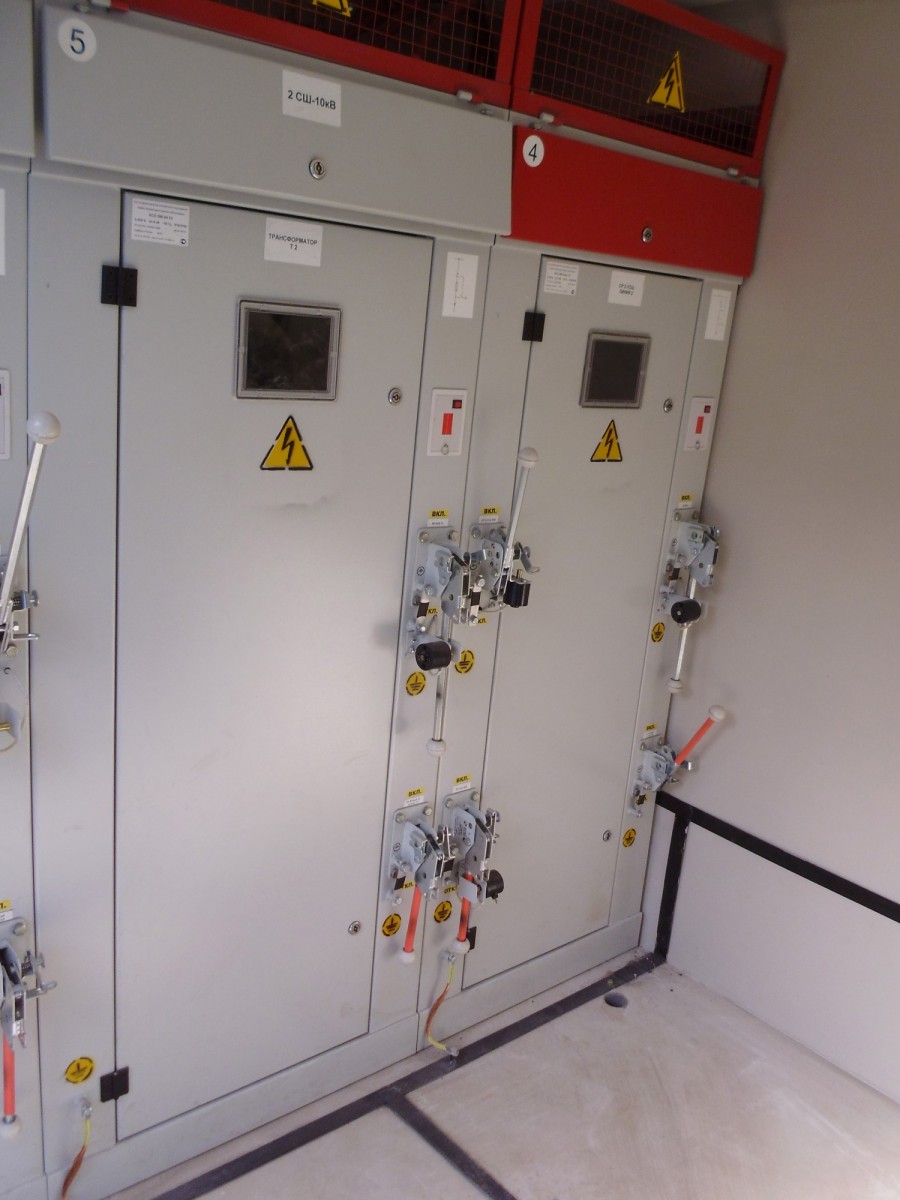

Камеры сборные одностороннего обслуживания серии КСО-386 и шинные мосты к ним предназначены для комплектования закрытых распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Устанавливаются в закрытых электро-щитовых помещениях промышленных предприятий и объектов энергоснабжения.
Камеры КСО имеют одностороннее обслуживание при однорядном или двухрядном расположении камер.
Распределительный щит из камер КСО собирается из различных по назначению камер и с обеих сторон ограничивается торцевыми панелями, на крайние камеры возможно установка опор с изоляторами.
Камеры КСО, расположенные в два ряда фасадами друг другу, соединяются шинным мостом.
Комплектные распределительные устройства, собранные из камер КСО-386 отличается уменьшенными габаритами, металлоемкостью и весом.
Типы шинных мостов для камер КСО-386 аналогичны шинным мостам для камер КСО-366.
Технические характеристики камер КСО-386
Наименование параметра |
Норма |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальная частота, Гц | 50 |
| Номинальный ток главных цепей, А | 630 |
| Номинальный ток предохранителей, А – при Uн-6 кВ – при Uн-10 кВ |
20; 31,5; 50; 80; 100; 125 20; 31,5; 40; 63; 80; 100 |
| Номинальная мощность трансформаторов, кВ·А | 10; 16; 25; 40; 63; 100 160; 250; 320; 400 |
| Номинальный ток сборных шин, А | 630 |
| Номинальное напряжение вспомогательных цепей: а) цепи защиты, управления и сигнализации постоянного и переменного тока, В б) цепи трансформаторов напряжения (защиты,измерения, учета, АВР), В в) цепи освещения, В |
Оговаривается в заказе |
| Система сборных шин | Одинарная |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3 |
| Группа условий эксплуатации по ГОСТ 17516.1 | М1; М3 |
| Габаритные размеры (высота х длина х глубина), мм | 1900×800(500)х800 |
| Установленный срок службы, лет, не менее | 25 |
Структура условного обозначения камер КСО-386:
КСО-386-ХХ ХХ-Х Х-У3
| КСО | – | Камера сборная одностороннего обслуживания | ||||||||||||||
| 386 | – | Модификация и год разработки | ||||||||||||||
| ХХ | – | Номер схемы главных цепей | ||||||||||||||
| ХХ | – | Условное обозначение номинального напряжения: 06-6 кВ; 10-10 кВ; | ||||||||||||||
| Х | – | Условного обозначения номинального рабочего тока главной цепи:
|
||||||||||||||
| Х | – | Наличие сигнализации о перегорании предохранителей: 0 — отсутствует; 1 — имеется |
||||||||||||||
| У3 | – | Климатическое исполнение и категория размещения по ГОСТ 15150 |
