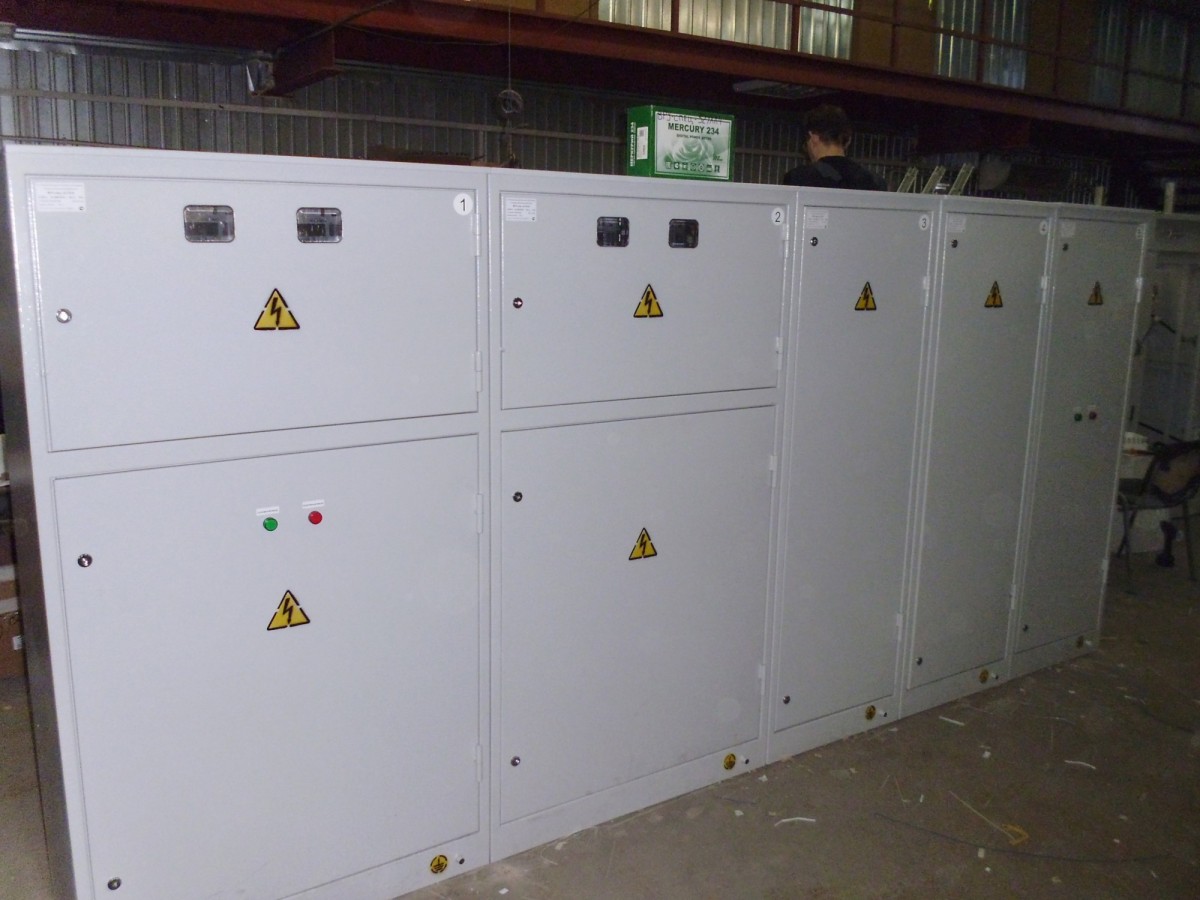

Устройства вводно-распределительные для жилых и общественных зданий серии УВР-8504

Назначение, область применения и условия эксплуатации.

Устройства вводно-распределительные серии УВР-8540 для жилых и общественных зданий предназначено для приема распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50Гц, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.

По назначению панели УВР классифицируются по назначению:

  • вводные;
  • распределительные;
  • панели с автоматическим  включением резерва (АВР).

Структура условного обозначения вводных панелей

 УВР   8504 –   Х   ХХ –   Х   ХХ   Х   ХХ
Степень защиты по ГОСТ 14254:
00 – IP00;
30 – IP30.
Наличие пакетного выключателя «АВР»:
1 – есть;
0 – нет.
Номинальный ток вводной панели:
16 – 160А;
25 – 250А;
40 – 400А;
63 – 630А.
Номер принципиальной электрической схемы
Конструктивное исполнение панели:
ВА – вводное с автоматическим выключателем;
ВР – вводное с рубильником;
ВП – вводное с переключателем.
Порядковый номер разработки

Устройства вводно-распределительные

Структура условного обозначения распределительных панелей

 УВР   8504 –   Х   Х –   Х   ХХ   ХХ
Степень защиты по ГОСТ 14254:
00 – IP00;
30 – IP30.
Номер принципиальной электрической схемы
Условный номер габарита:
1 – длина панели по фасаду;
2 – длина панели по фасаду.
Конструктивное исполнение панели:
Р – панель распределительная
Порядковый номер разработки

Устройства вводно-распределительные

Структура условного обозначения панелей с АВР

 УВР   8504 –   Х   АВР –   ХХ –   ХХ
Степень защиты по ГОСТ 14254:
00 – IP00;
30 – IP30.
Номинальный ток панели:
100 – 100А;
160 – 160А;
250 – 250А;
400 – 400А.
Панели с аппаратуры АВР
Порядковый номер разработки

Устройства вводно-распределительные

Комплект поставки

В комплект поставки устройств вводно-распределительных серий УВР-8504 входит:

  1. устройство серии УВР-8504 (типы и количество панелей по заказу);
  2. ключи;
  3. схемы электрические;
  4. паспорта;
  5. техническое описание и инструкция по эксплуатации.

Оформление заказа

При оформлении заказа необходимо указать:

  1. тип и количество панелей;
  2. план расположения панелей в щите;
