Назначение, область применения и условия эксплуатации.
Устройства вводно-распределительные серии ВРУ-1 предназначены для приема, распределения и учета электрической энергии трехфазного переменного тока напряжением 380/220В частотой 50 Гц с глухозаземленной нейтралью и защиты линий от перегрузок и токов короткого замыкания.
Устройства вводно-распределительные серии ВРУ-1 устанавливается в электрощитовых помещениях жилых и общественных зданий.
Устройства вводно-распределительные серии ВРУ-1 классифицируются по назначению:
- вводные
- распределительные
- вводно-распределительные

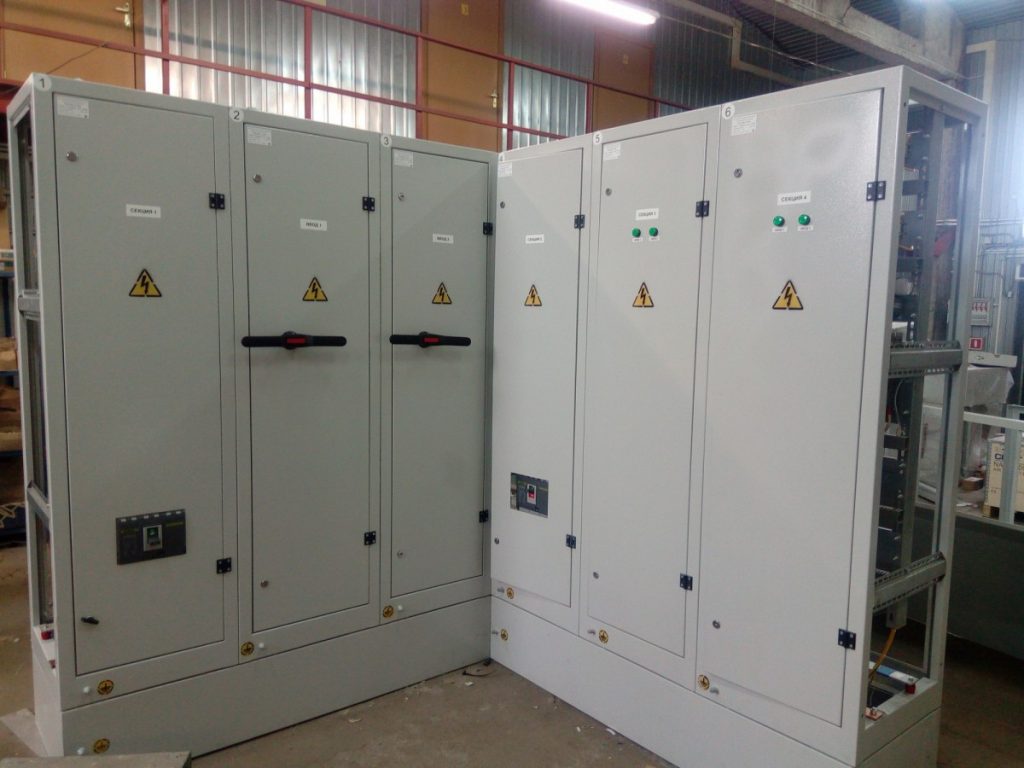

Устройства вводно-распределительные серии ВРУ-1 комплектуются из шкафов одностороннего обслуживания и могут быть одношкафными и двухшкафными.
Структура условного обозначения вводно-распределительных устройств серии ВРУ1
| ВРУ | 1 | ХХ – | Х | Х | УХЛ4 | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | |||||||
| Наличие дополнительной аппаратуры: 0 — отсутствует; 1 — блок управления уличным освещением ( БУО) автоматический с группами линий 30×16А; 2 — БУО неавтоматический с группами линий 30×16А; 3 — БУО автоматический с группами линий 14×16А; 4 — БУО неавтоматический с группами линий 14×16А; 5 — БУО автоматический с группами линий 8×16А; 6 — БУО неавтоматический с группами линий 8×16А; 7 — БУО автоматический с группами линий 14×16А, без программного реле и резервирования; 8 — БУО автоматический с группами линий 14×16А, без резервирования. |
|||||||
| Наличие аппарата на вводе: 0 — отсутствует; 1 — рубильник-переключатель на 250А; 2 — рубильник-переключатель на 400А; 5 — два рубильника на 250А; 6 — один рубильник на 250А; 7 — контактор на 100А; 8 — контактор на 250А. |
|||||||
| Условный номер типа устройства | |||||||
| Для установки вне щитовых помещений | |||||||
| Вводно-распределительное устройство | |||||||
Технические характеристики устройств вводно-распределительные серии ВРУ-1
| Наименование параметра | Норма |
|---|---|
| Номинальное рабочее напряжение, В | 380/220 |
| Номинальная частота, Гц | 50; 60 |
| Номинальный ток ВРУ 1, А вводные вводно-распределительные | 90; 200; 315 200 |
| Номинальный ток вводного аппарата, А вводные вводно-распределительные | 100; 250; 400 250 |
| Номинальное напряжение изоляции проводов, В | 660 |
| Степень защиты по ГОСТ 14254 со стороны дна | IР20 IР00 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 |
| Габаритные размеры ( высота х длина х глубина), мм (без учета выступающих частей) | 1700 x 800 x 450 |
| Установленный срок службы, лет, не менее | 10 |
Устройства вводно-распределительные серии ВРУ-1 комплектуются:
- вводные — переключающими рубильниками, конденсаторами защитными (от радиопомех), предохранителями и приборами учета электроэнергии или вводными рубильниками, электромагнитными контакторами с управляющими реле, конденсаторами защитными (от радиопомех), предохранителями и приборами учета электроэнергии;
- распределительные — предохранителями для отходящих линий, а также включают в себя схему управления освещением с автоматическими выключателями отходящих линий, управляющие магнитные контакторы, реле времени программные, фотореле.
- вводно-распределительные — переключающими рубильниками, конденсаторами защитными (от радиопомех), предохранителями и приборами учета электроэнергии, предохранителями на отходящих линиях, а также включают в себя схему управления освещением, в которую входят автоматические выключатели отходящих линий, управляющие магнитные контакторы, реле времени программные, фотореле.
Комплект поставки
В комплект поставки устройств вводно-распределительных серии ВРУ-1 входит:
- устройство серии ВРУ-1 ( одношкафные или двухшкафные);
- ключ;
- схема электрическая;
- паспорт;
- техническое описание и инструкция по эксплуатации.
Оформление заказа
При оформлении заказа на устройства вводно-распределительные серии ВРУ-1 необходимо указывать тип ВРУ-1 и номер технических условий.
